工作原理/working principle-----------------------------------------------------------◆◆
|
|
隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度、橡膠密封圈的熱穩定性符合國家防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。 |
|
由于產品采用上述防爆特殊結構，使產品完全符合使用在dⅡBT4或dⅡCT6防爆溫度級別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。 |
產品特點/Product features-----------------------------------------------------------◆◆
|
|
工業用隔爆熱電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。 |
產品結構/Product structure----------------------------------------------------------◆◆
|
|
隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度、橡膠密封圈的熱穩定性符合國家防爆標準。 |
|
|
|
隔爆式熱電阻主要由接線盒、保護管、接線端子、絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。 |
|
|
技術指標/Technical indicators--------------------------------------------------------◆◆
|
|
★溫度測量范圍和允許誤差 |
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差△t℃ |
|
WZP
WZP2
WZPK
WZPK2
|
Pt100 |
-200～500 |
A級 |
±＜650℃
±（0.15+0.002∣t∣）
|
|
B級 |
-200～800℃時允差±（0.30+0.005∣t∣） |
|
|
注：“t”為感溫元件實測溫度為******值，雙支鉑電阻只供應B級。 |
|
|
“*”A級為特殊訂貨 |
|
|
|
|
★公稱壓力 |
|
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。 |
|
|
|
★熱電阻絕緣電阻 |
|
常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對溫度應不大于80%。常溫絕緣電阻值應不小于100MΩ。 |
|
|
|
★熱電阻允許通過電流 |
|
通過鉑電阻的測量電流******不超過5mA |
|
|
|
★防爆類型和級組 |
|
防爆級組：dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6 |
|
外殼防護等級：IP54 |
|
|
|

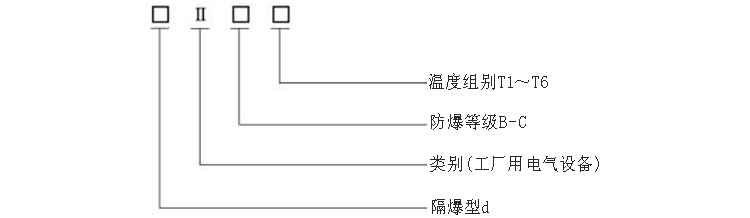

★隔爆型熱電阻的防爆標志表示方法 |
 |
|
|
|
★電氣設備的類別、級別和溫度組別說明 |
|
電氣設備分為二類：Ⅱ類—煤礦金用電氣設備 |
|
|
|
|
|
溫度組別 |
允許最高表面溫度℃ |
|
T1 |
450 |
|
T2 |
300 |
|
T3 |
200 |
|
T4 |
135 |
|
T5 |
100 |
|
T6 |
85 |
|
|
|
|
★防爆等級 |
|
隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物******安全間隙分為A、B、C三級。 |
|
|
|
★溫度組別 |
|
隔爆熱電阻的溫度組別按其外露部分最高表面溫度分為T1～T6六組。 |
|
|
|
★ 隔爆鉑電阻的可燃氣體、蒸汽級別、溫度組別請參照隔爆熱電偶舉例表格。 |
測溫元件選型說明/Selection of temperature measuring element---------------------◆◆
|
|
類別 |
標記 |
分度號 |
材質 |
測溫范圍℃ |
性能特點 |
|
新 |
舊 |
優點 |
缺點 |
|
熱電偶 |
K |
N |
K |
鎳鉻-鎳硅 |
-40~1200 |
熱電勢線性好，穩定性好，抗氧化性好，是使用最廣泛的測溫元件 |
不適用于還原氣氛，受時效變化和短程有序結構變化影響 |
|
N |
M |
N |
鎳鉻硅-鎳硅 |
-40~1250 |
具備K型熱電偶全部優點，短程有序結構變化影響小 |
不適用還原性氣氛，受時效變化影響 |
|
E |
E |
E |
鎳鉻-康銅 |
-40~900 |
在現有熱電偶中，熱電勢率最高，靈敏度高，兩級非磁性 |
不適用于還原性氣氛，熱導率低，具有微滯后現象 |
|
J |
F |
J |
鐵-康銅 |
-40~750 |
可用于還原性氣氛，熱電勢較K高 |
鐵易生銹，熱電特性漂移大 |
|
T |
C |
T |
銅-康銅 |
-40~350 |
可用于還原性氣氛，熱電勢線性好，低溫特性好。穩定性好 |
使用溫度低，正極銅易氧化，熱傳導誤差大 |
|
S |
P |
S |
鉑銠10-鉑 |
0~1600 |
適用于氧化性氣氛，在真空中可短時使用。精度高、穩定性好不受時效變化影響，抗氧化、耐化學腐蝕，可作標準熱電偶 |
不適用于還原性氣氛（尤其是H2、金屬蒸氣）和真空環境，價格高，靈敏度低，熱電動勢的線性不好 |
|
B |
R |
B |
鉑銠30-鉑銠6 |
600~1700 |
適用于1000℃以上，熱電勢較小，可不用補償導線，抗氧化耐化學腐蝕 |
不能用于600℃以下，靈敏度低，熱電勢的線性不好 |
|
產品選型/product selection-----------------------------------------------------------◆◆
|
 |

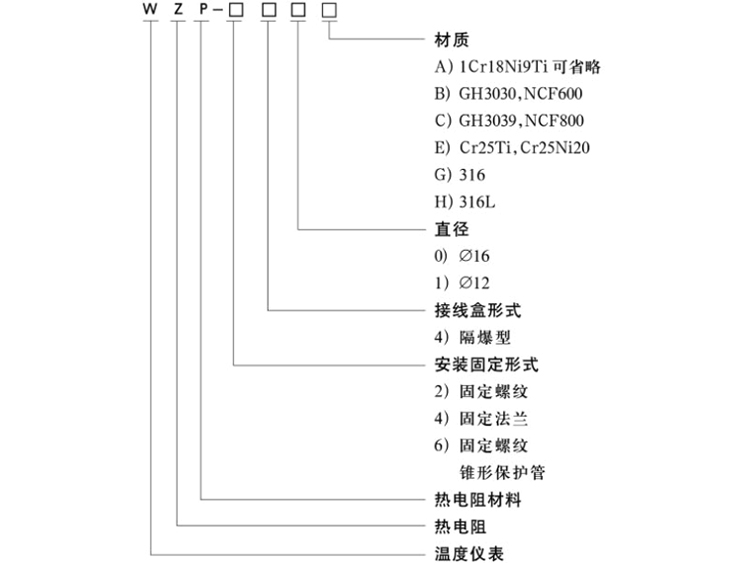

型號規格/type specification-----------------------------------------------------------◆◆
|
|
類別 |
型號 |
分度號 |
測量范圍 ℃ |
保護管直徑D |
 |
|
鉑熱電阻 |
WZP-64S WZP2-64S |
Pt10 Pt100 |
-200～500 |
1Cr18Ni9Ti |
|
適用介質/Applicable medium----------------------------------------------------------◆◆
|
|
★可燃性氣體、蒸汽的防爆級別和溫度組別： |
|
序 |
防爆等級ⅡA |
防爆等級ⅡB |
|
介質名稱 |
溫度組別 |
介質名稱 |
溫度組別 |
|
1 |
甲烷，乙烷，丙烷，動力苯 |
T1 |
丙炔 |
T1 |
|
2 |
苯，甲苯，二甲苯，三甲苯 |
環丙烯 |
|
3 |
苯酚，甲酚，雙苪酮醇 |
氰化氫 |
|
4 |
丙酮，二丁酮，二戊酮，二已酮 |
氫 |
|
5 |
醋酸，醋酸甲脂，氯乙烷，溴乙烷 |
丙烯酯 |
|
6 |
氯乙烯，二氯乙烯，三氯甲苯 |
焦爐煤氣 |
|
7 |
二氯甲烷，二氯丙烷，氯苯，氨 |
水煤氣 |
|
8 |
一氧化碳，芐基氯，二氯苯 |
乙烯 |
T2 |
|
9 |
甲苯胺，三乙胺，吡啶 |
丁二烯 |
|
10 |
乙晴，亞晴酸乙酯 |
一環氧丙烷 |
|
11 |
苯乙烯，甲基苯乙烯，萘 |
一二惡烷 |
|
12 |
丁烷，環戊烷，甲基環戊烷 |
T2 |
一三惡烷 |
|
13 |
異丙苯，甲基，甲醇至丁醇 |
丙烯酸甲脂 |
|
14 |
甲基丙烯酸甲脂，乙?；姿嵋阴?/td>
|
丙烯酸乙脂 |
|
15 |
正丙胺，正丁胺，苯胺，NN二甲基苯胺 |
呋喃 |
|
16 |
甲酸甲脂，甲酸乙酯 |
二甲醚 |
T3 |
|
17 |
二氯乙烷，烯丙基氯，氯乙醇，噻吩 |
四氫糠醇 |
|
18 |
甲胺，二甲胺，二乙胺 |
硫化氫 |
|
19 |
乙酰丙酮，環乙醇，硝基甲烷，硝基乙烷 |
丙烯醛 |
|
20 |
丙烯，乙苯，醋酸甲脂至醋酸戊脂 |
T3 |
丁烯醛 |
|
21 |
甲基環已烷，松節油，石腦油 |
四氫呋喃 |
|
22 |
戊烷至癸烷，環已烷，萘烷，環已胺 |
乙基甲基醚 |
T4 |
|
23 |
乙基環已烷，乙基環丁烷，乙基環戊烷 |
二乙醚 |
|
24 |
石油，汽油，柴油，煤油，煤焦油 |
二丁醚 |
|
25 |
戊醇，已醇，環已醇，甲基環已醇 |
環氧乙烷 |
|
26 |
氯丙烷，氯丁烷，溴丁烷 |
四氟乙烯 |
|
27 |
乙酰氯，乙硫醇，四氫噻吩 |
二硫化碳 |
T5 |
|
28 |
乙醛，三甲胺 |
T4 |
硝酸乙脂 |
T6 |
|
信號類型/Signal type------------------------------------------------------------------◆◆
|
|
根據傳輸距離、二次儀表需求，可以確定產品的信號輸出類型 |
 |

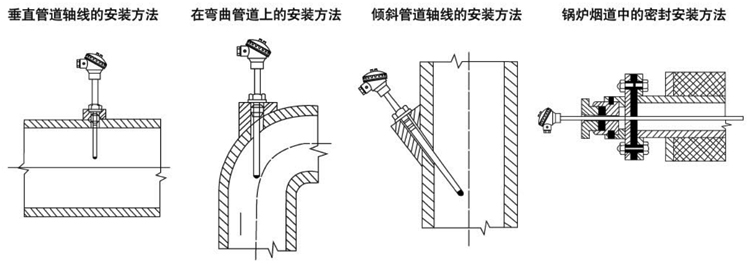

安裝方式/Installation requirements--------------------------------------------------◆◆
|
|
|
|
|
