法蘭式液體渦輪流量計

發布時間：2021-03-19瀏覽次數：0

一、概述

渦輪流量計（以下簡稱TUF）是葉輪式流量（流速）計的主要品種，葉輪式流量計還有風速計、水表等。TUF由傳感器和轉換顯示儀組成，傳感器采用多葉片的轉子感受流體的平均流速，從而推導出流量或總量。轉子的轉整（或轉數）可用機械、磁感應、光電方式檢出并由讀出裝置進行顯示和傳送記錄。據稱美國早在1886年即發布過******個TUF******，1914年的******認為TUF的流量與頻率有關。美國的******臺TUF是在1938年開發的，它用于飛機上燃油的流量測量，只是直至二戰后因噴氣發動機的液體噴氣燃料急需一種高精度、快速響應的流量計才使它獲得真正的工業應用。如今，它已在石油、化工、科研、國防、計量各部門中獲得廣泛應用。

二、產品特點

1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

2.重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

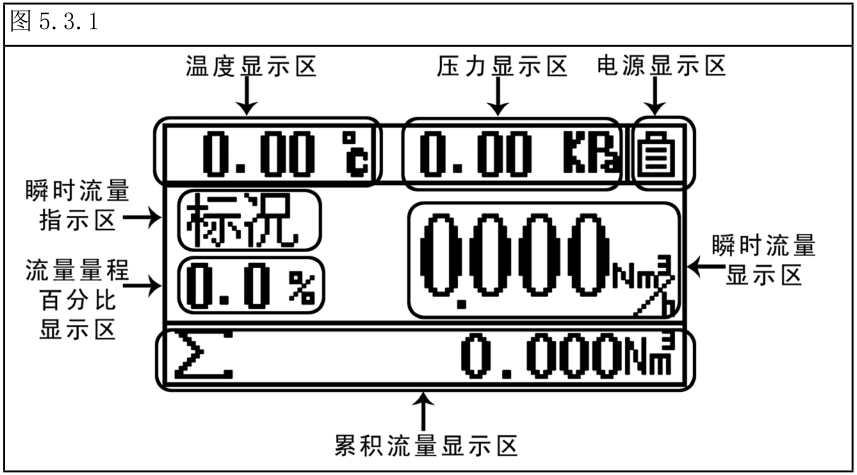

3.就地顯示，瞬時流量和累積流量

4.輸出脈沖頻率信號，4-20mA，485通訊

5.可獲得很高的頻率信號，信號分辨力強；

6.范圍度寬，中大口徑可達1：20，小口徑為1：10；

7.結構緊湊輕巧，安裝維護方便，流通能力大；

8.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

9.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

10.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；

三、技術規格

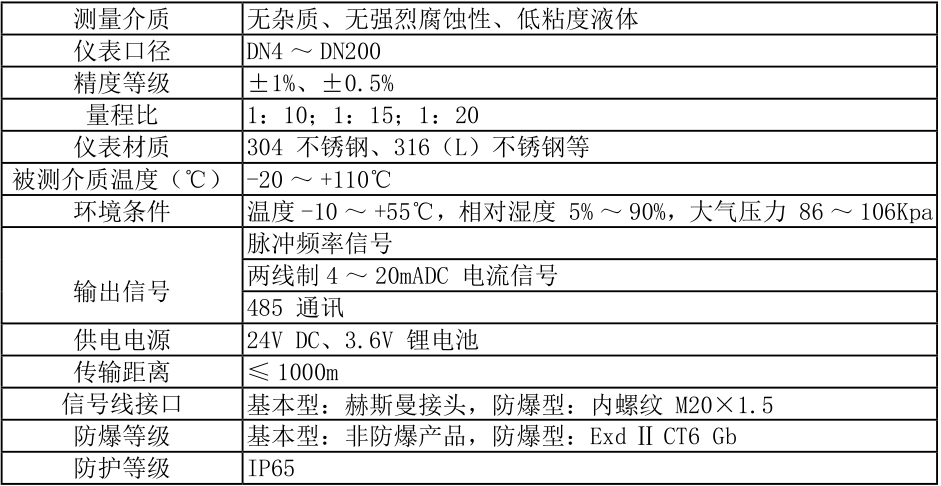

技術參數

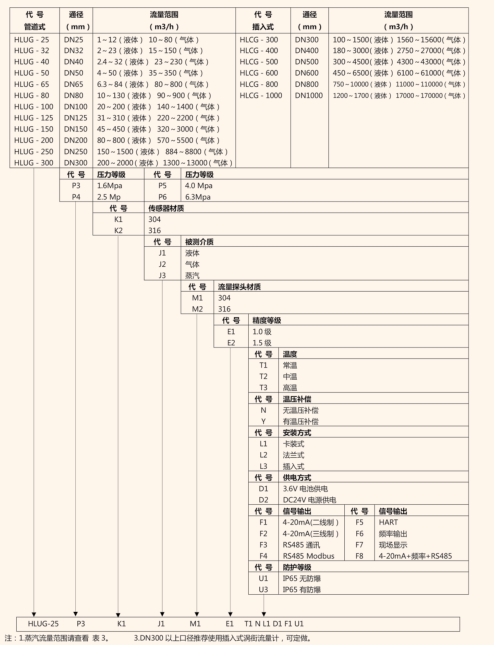

口徑流量對照表

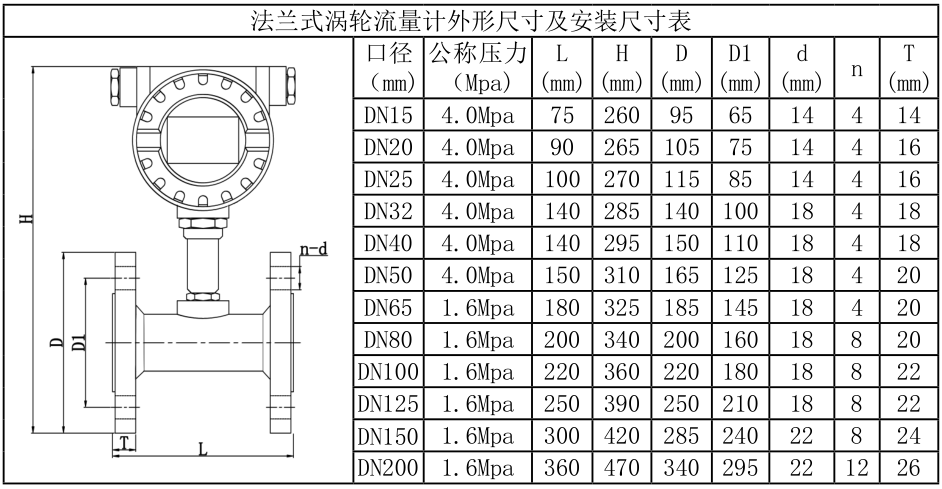

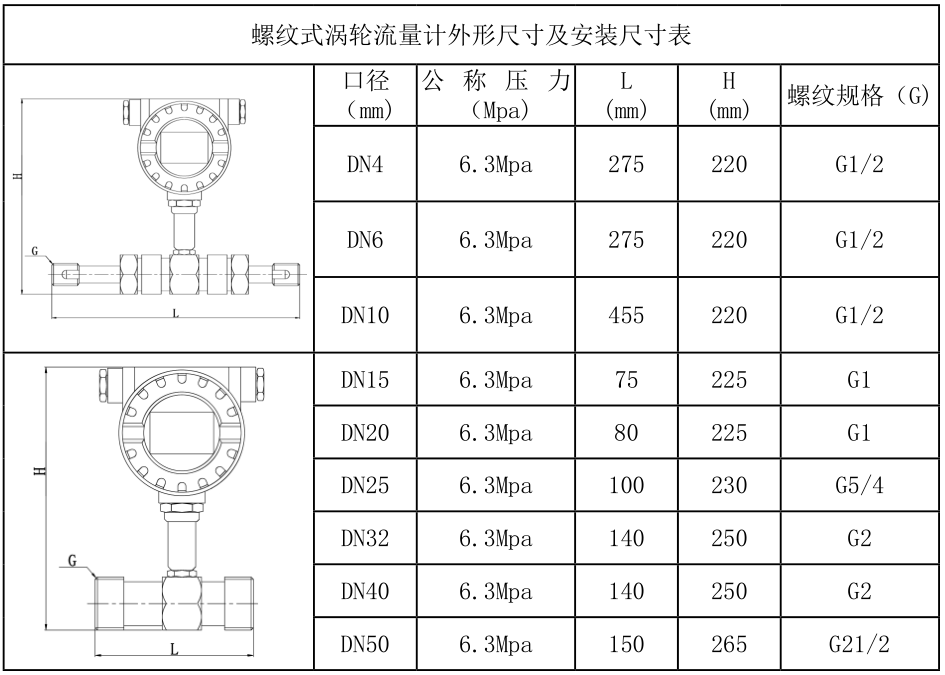

四、外形尺寸及安裝示意圖

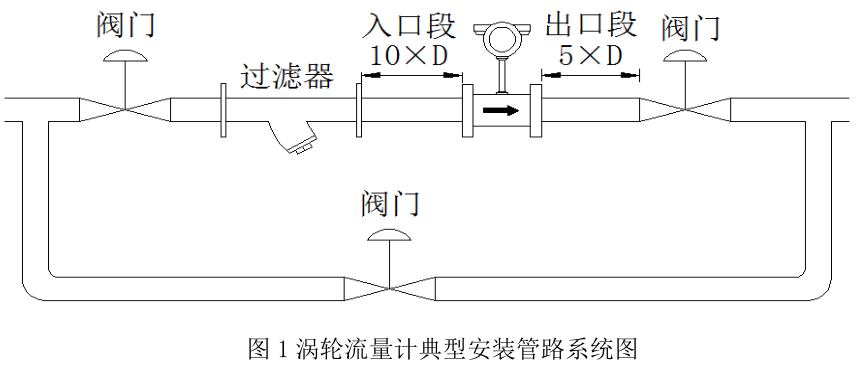

渦輪流量計典型安裝管路系統圖（見圖1）

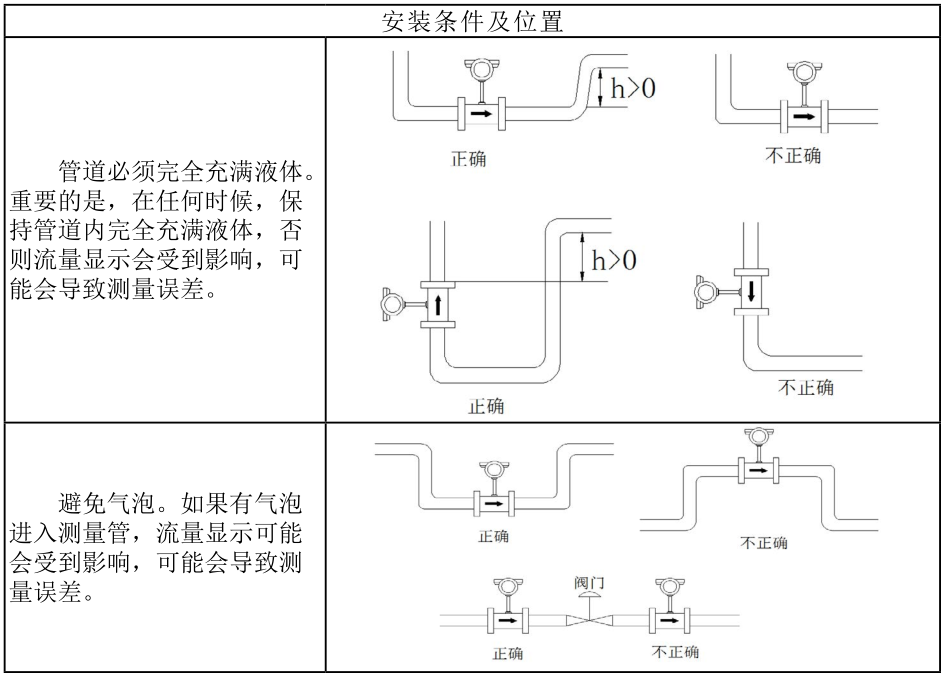

管道安裝注意事項

1 傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。

2 水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在 5°以內），垂直安裝傳感器管道垂直度偏差亦應小于 5°。在不能停流的場所，應裝旁通管和可靠的截止閥（見圖 1），測量時要確保旁通管無泄漏。

3 在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅鳎?ldquo;掃線”工作完畢，確認管道內清掃干凈后，再正式接入傳感器。

4 若流體含雜質，則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質；若被測液體含有氣體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。

5 若傳感器安裝位置位于管線的低點，為防止流體中雜質沉淀滯留，應在其后的管線裝排放閥，定期排放沉淀雜質。

6 傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

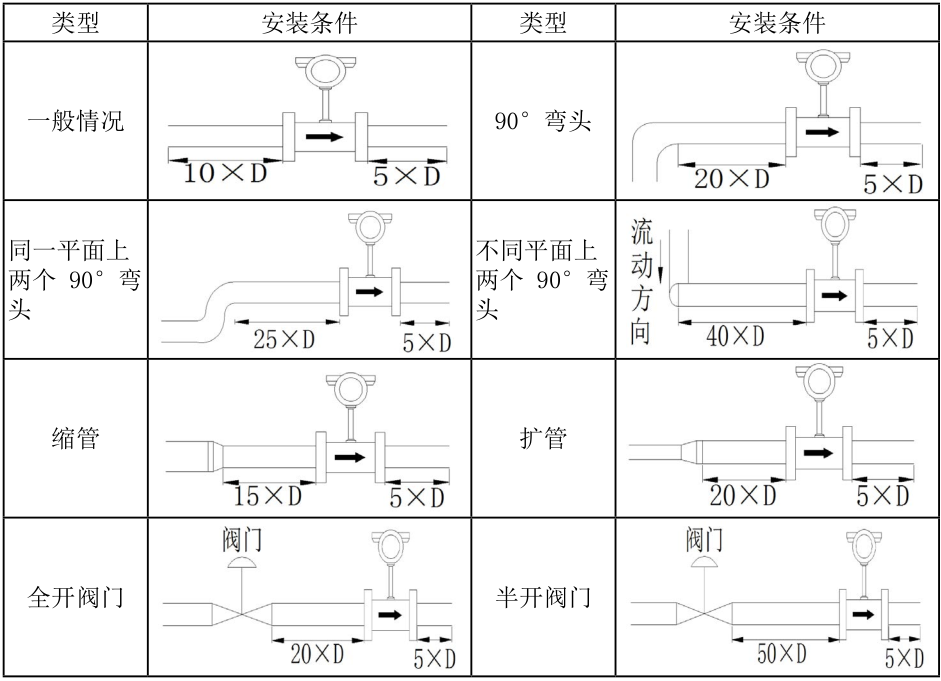

安裝直管段的要求

直管段長度渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流，因此要根據傳感器上游側阻流件類型配備必要的直管段或或整流器，要求入口段和出口段直管段長度。

若上游側阻流件情況不明確，一般推薦上游直管段長度不小于20D，下游直管段長度不小于5D，如安裝空間不能滿足上述要求，可在阻流件與傳感器之間安裝流調整器。傳感器安裝在室外時，應有避直射陽光和防雨淋的措施。

功能：

）0.8～3KHz等精度測頻；

2）4-20mA輸出；

3）上下限報警輸出，其監控的參數、高低報警和電平輸出方式可根據需要設 置；4）三路12位AD輸入（溫度、壓力、電池電壓）；

5）0～1000Hz頻率輸出；

6）累積流量可記錄。

7）整機平均功耗450μA。

五、接線圖：

1) 跳線版

2）撥碼版

3) 接線端子含義如下：

4) 跳線(撥碼)圖

5)接線示意圖

六、使用注意事項

1.現場安裝、維護必須遵守“有爆炸性氣體時勿開蓋”的警告語，并在開蓋前關 掉外電源。

2.管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的最高壓力，以免損壞壓力傳感器。

3.投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而損壞儀表和管路。

4.當流量計需要有信號遠傳時，應嚴格按三、4“電氣性能指標”要求接入外電源 24VDC，嚴禁在信號輸入口直接接入220VAC或380VAC電源。

5.用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；

6.流量計運行時，不允許打開前蓋改動儀表參數，否則影響流量計的正常工作；

7.不得隨意松開流量計固定部分。

8.產品在室外使用時，建議加配防水罩。

9.投入動行的啟閉順序

未裝旁路管的流量傳感器，先以中等開度開啟流量傳感器上游閥，然后緩慢

開啟下游閥。以較小流量運行一段時間（如 10 分鐘），然后全開上游閥，再開大下游閥開度，調節到所需正常流量。

裝有旁路管的流量傳感器，先全開旁路管閥，以中等開度開啟上游閥，緩慢開啟下游閥，關小旁路閥開度，使儀表以較小流量運行一段時間。然后全開上游閥，全關旁路閥（要保證無泄漏），最后調節下游開度到所需的流量。

10.低溫和高溫流體的啟用

低溫流體管道在通流前排凈管道中的水分，通流時先以很小流量運行15分鐘，再漸漸升高至正常流量。停流時也要緩慢進行，使管道溫度和環境溫度逐漸接近。高溫流體運行與此相類似。

11. 啟閉閥應盡可能平緩，如采用自動控制啟閉，******用“兩段開啟，兩段關閉”方式，防止流體突然沖擊葉輪甚至發生水錘現象損壞葉輪。

12. 檢查流量傳感器下游壓力。當管道壓力不高，在投入運行初期觀察******流量下傳感器下游壓力是否大于公式 5 計算的 Pmin，否則應采取措施以防止產生氣穴。

流量傳感器的儀表系數是經過標準裝置校驗后，供給用戶校驗單上寫明的，謹防丟失。

傳感器長期使用因軸承磨損等原因，儀表系數會發生變化，應定期進行離線或在線校驗。若流量超出允許范圍，應更換傳感器。

13. 有些測量對象，如輸送成器油管線更換油品或停用時，需定期進行掃線清管工。作。掃線清管所用流體的流向、流量、壓力和溫度等均應符合渦輪流量計的，否則會引起精確度降低甚至損壞。

14.為保證流量計長期正常工作，要加強儀表的運行檢查，一旦發現異常及時采取措施排除。監測葉輪旋轉情況，如聽到異常聲音，用示波器監測檢測線圈輸出波形，如有異常波形，應及時卸下檢查傳感器內部零件。如懷疑有不正?，F(xiàn) 象應及時檢查。保持過濾器暢通，過濾器可從出入口壓力計的壓差來判斷是否堵塞。要定期排放消氣器中從液體逸出的氣體等等。

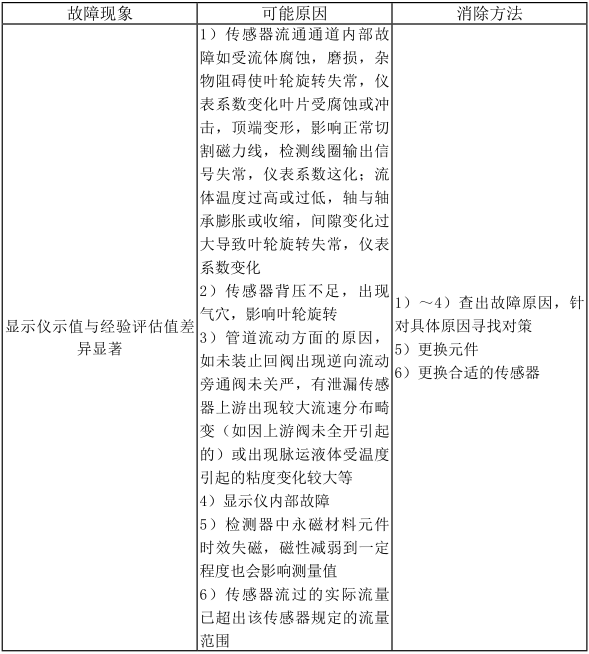

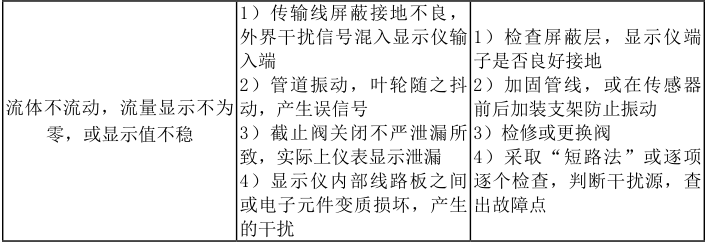

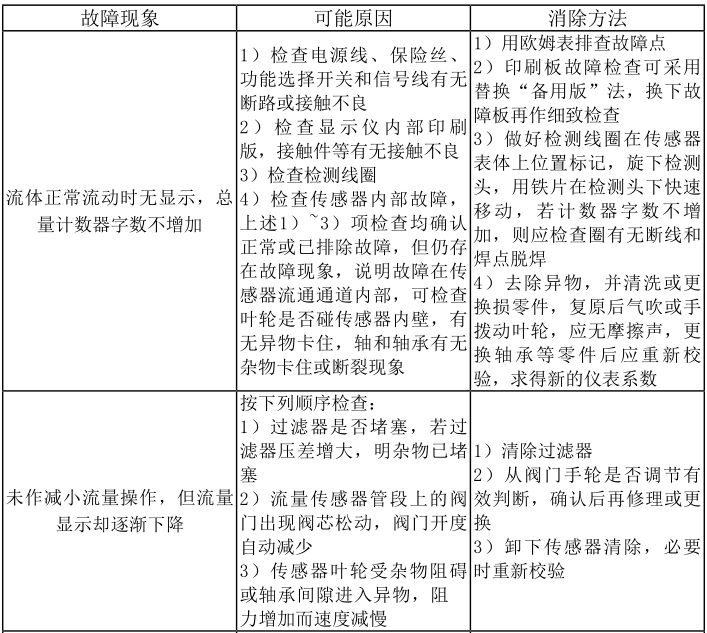

七、常見故障及處理方法
